BLG-BC2 Serie
Integrierter Schrauben- und Motor-Impulszähler zur Prozesskontrolle
-
Motor-Impulszähler
Erkennt Fehlverschraubungen mit hoher Genauigkeit in Echtzeit durch Kontrolle der Impulse des Motors
-
Werkzeug-Teach-Modus
Dies erlaubt dem Schrauber automatisch die Anzahl der Impulse bei Referenzverschraubungen zu erkennen, wodurch die Min. & Max. Werte schnell eingestellt werden können. IO / NIO Einstellung von ± 0 bis ± 20%
-
Display zur Ergebnisanzeige
Auf dem Display werden dem Werker die Schraubergebnisse zur Kontrolle angezeigt.
-
Fehlererkennung
Fertigungsfehler werden deutlich reduziert, da z.B. Schrauben mit falscher Länge oder nicht vollständig eingeschraubte Schrauben erkannt werden.
-
Optional erhältlich:
Externe Steuerung und Prozessdokumentation
Technische Daten
| Bestell-Nr. |
BLG-4000BC2 |
BLG-5000BC2 |
BLG-5000BC2-HT |
| Startmethode | Hebelstart |
Hebel- / Pushstart wechselbar |
Hebel- / Pushstart wechselbar |
| Drehmomentbereich Nm |
0,10 - 0,55 |
0,20 - 1,20 |
0,5 - 2,0 |
| Drehzahl ohne Last U/min +/- 10 % |
690 - 1.000 |
690 - 1.000 |
730 |
|
Schraubengröße in mm - Schneidschraube |
1,4 - 2,6 1,4 - 2,3 |
2,0 - 3,0 2,0 - 3,0 |
2,0 - 4,0 2,0 - 3,0 |
| Griff Durchmesser in mm | 206 | 235 | 235 |
| Gewicht in g | 370 | 425 | 425 |
|
Regeleinheit/ Stromversorgung |
HST-BLT-500 T-70BL |
HST-BLT-500 T-70BL |
HST-BLT-500 T-70BL |
Vergleich mit der BLG-BC1 Serie
|
Feature / Funktion |
BLG-BC2 Serie |
BLG-BC1 Serie |
Einstellungen
| Direkte Einstellungserkennung |
|
|
| Zählfunktion (1-99) |
|
|
| Arbeit / Reset Timer |
|
|
| Umgekehrter Zähltimer |
|
|
|
Ein / Aus Einstellung des Buzzers und Rückwärtszählfunktion |
|
|
|
Zeitunterschreitung Zeitüberschreitung |
|
|
| Zähltimer (Zeit) |
|
|
| Motor-Impuls-Zählfunktion |
|
Einstellungen Display
| Ergebnisausgabe (IO / NIO) |
|
|
|
Anzeige Drehmoment erreicht Werkzeug schaltet ab, sobald der mechanisch voreingestellte Wert erreicht wurde |
|
|
| Anzahl Verschraubungen |
|
|
| Anzahl an Motor-Impulsen |
|

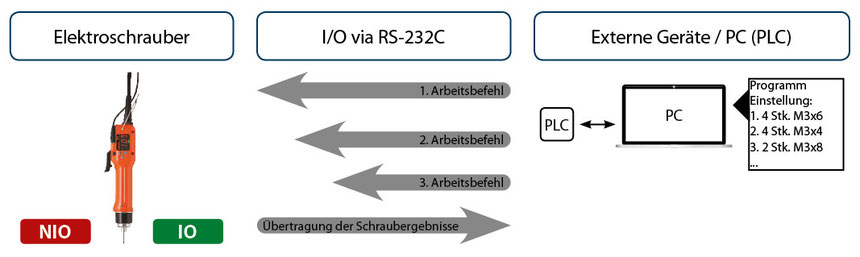

Externes IO / NIO per RS-232C
| Mehrere Einstellungen können nur von einem externen Computer geändert werden |
|
|
| Schraubergebnisse können exportiert werden |
|
|
|
Kann mit externen Geräten verbunden werden (Warnlichter, Switchadresse des Arbeitsplatzes uvm.) |
Verfügbar mit RS-232C PLC, I/O Platine, etc. |
Modell: BLG-4000BC2
Modell: BLG-5000BC2
Modell: BLG-4000BC1
Modell: BLG-5000BC1

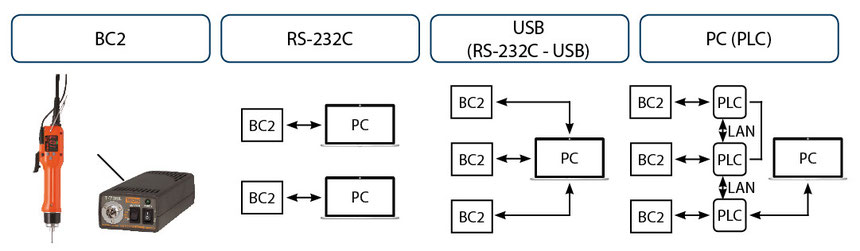

Externe Steuerung - Systemkonfiguration
Datenübertragungskabel: BLG-BC2-0010
Kompatible Regelgeräte
| Bestell-Nr. |
T-70BL |
| Eingang |
100 - 240 V AC, 47 - 63 Hz |
| Ausgang |
Stufe 1: 20 V DC
Stufe 2: 30 V DC (max. 1.5 A) |
| Schutzklasse | 1 |
