Eye-End-Adapter
Diese Adapter bieten eine von der Industrie anerkannte Methode um Greiffvorrichtungen und Messzellen zu befestigen.
Verschiedene Gewindegrößen und Varianten sind für die meisten gängigen Prüfvorgänge vorhanden. Eye-End-Adapter sind einzeln oder im Set erhältlich.

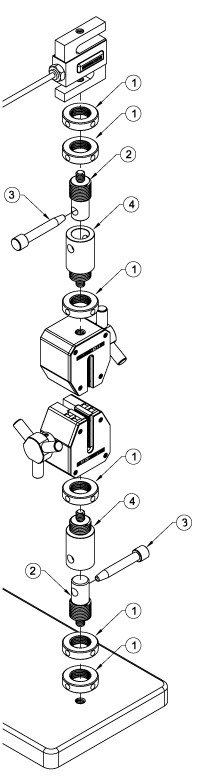

Lastzellenkonfiguration

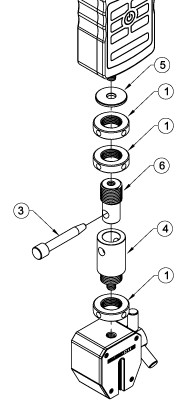

Messgerätkonfiguration
| Modell |
Beschreibung |
|
1 |
Mark-G1079 |
Feststellring 3/4-16 |
|
2 |
Mark-G1081 |
Eye-End #10-32M |
|
Mark-G1081-1 |
Eye-End 5/16-18M |
|
|
Mark-G1081-2 |
Eye-End 1/2-20M |
|
|
Mark-G1081-3 |
Eye-End 1/4-28M |
|
|
3 |
Mark-G1080 | Lagerbolzen |
|
4 |
Mark-G1083 |
Eye-End-Adapter #10-32M |
|
Mark-G1083-1 |
Eye-End-Adapter 5/16-18M |
|
|
Mark-G1083-2 |
Eye-End-Adapter 1/2-20M |
|
|
5 |
Mark-G1084 |
Unterlegscheibe 0.20 ID |
|
Mark-G1084-1 |
Unterlegscheibe 0.32 ID |
|
|
Mark-G1084-2 |
Unterlegscheibe 0.51 ID | |
|
6 |
Mark-G1082 |
Eye-End #10-32M |
|
Mark-G1082-1 |
Eye-End 5/16-18M |
Basis / Lastzellen Adapter
Adapter für Greifvorrichtungen
Adapter für Messgeräte
Bestehend aus:
|
1 Stk. |
G1081 / G1081-1 / G1081-2 / G1091-3 |
|
1 Stk. |
G1080 |
|
2 Stk. |
G1079 |
Bestehend aus:
|
1 Stk. |
G1083 / G1083-1 / G1083-2 |
|
1 Stk. |
G1079 |
Bestehend aus:
|
1 Stk. |
G1082 / G1082-1 |
|
1 Stk. |
G1084 |
|
2 Stk. |
G1079 |
|
1 Stk. |
G1080 |
| Modell |
Beschreibung |
| Mark-AC1047 |
Basis / Lastzellen Adapter#10-32M |
| Mark-AC1047-1 | Basis / Lastzellen Adapter 5/16-18M |
| Mark-AC1047-2 | Basis / Lastzellen Adapter 1/2-20M |
| Mark-AC1047-3 | Basis / Lastzellen Adapter 1/4-28M |
| Modell |
Beschreibung |
| Mark-AC1046 |
Greifvorrichtung Adapter #10-32M |
| Mark-AC1046-1 | Greifvorrichtung Adapter 5/16-18M |
| Mark-AC1046-2 | Greifvorrichtung Adapter 1/2-20M |
| Modell |
Beschreibung |
| Mark-AC1045 |
Messgerät Adapter
#10-32M |
| Mark-AC1045-1 |
Messgerät Adapter 5/16-18M |
| Mark-AC1045-2 |
Messgerät Adapter 1/2-20M |
Hakenschlüssel:
Mark-G1088 zum Anziehen der Eye-End-Adapter.
