Serie TT01
Digitales Drehmomentmessgerät
Features
- Erste / zweite Spitzenwerterfassung für CW und CCW Richtungen
- 7.000 Hz Abtastrate
- Prozessdatenausgabe via USB, RS-232, Mitutoyo und analog
- Brucherkennung
-
5 wählbare Messeinheiten
(lbFin, ozFin, lbFft, Ncm, Nm)
-
Spitzenwertspeicherabruf
Für Drehmomentmessungen mit Rechts- und Linksdrehung.
-
Datenspeicher
Datenspeicher für 1.000 Messwerte mit Statistik und Ausgaben.
- Automatisches Messende
-
Sollwertanzeige mit Ausgaben
Ideal für Gut-Schlecht-Prüfungen.
-
Passwortschutz
Verhindert unautorisierte Änderungen.
-
Analoge Lastanzeige
Sorgt für eine Rückmeldung bei unmittelbar bevorstehender Überlastung
-
150% Überlastschutz
Die Verschlussdrehmoment-Prüfgeräte der Serie TT01 bieten eine genaue und preisgünstige Lösung für Verschlusshersteller, Abfüller sowie Lebensmittel- und Getränkehersteller. Die Prüfgeräte sind mit einem soliden Aluminiumgehäuse für langjährige Dienste in vielen verschiedenen Umgebungen ausgestattet.
Mit den verstellbaren Spannstiften lässt sich eine Vielzahl an Behältern unterschiedlicher Formen und Größen einspannen, außerdem sind Sets mit optionalen Spannbacken als alternative Greifvorrichtungen erhältlich. Die Spitzendrehmoment-Messwerte werden stets auf dem großen, hintergrundbeleuchteten Grafikdisplay angezeigt.

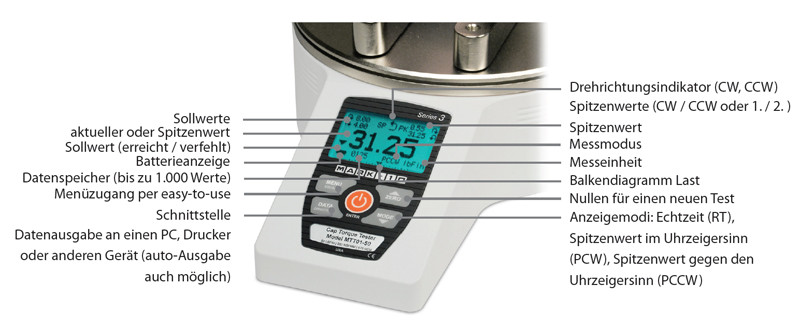

Display
Messbereich und Auflösung
| Modell |
Messbereich x Auflösung in Nm |
| MARK-MTT01-12 |
1,35 x 0,001 |
| MARK-MTT01-25 |
2,9 x 0,002 |
| MARK-MTT01-50 |
5,7 x 0,005 |
| MARK-MTT01-100 |
11,5 x 0,01 |
Maße inch [mm]
Technische Daten
| Modell |
Serie TT01 |
| Genauigkeit | ± 0,3 % bezogen auf den Endwert |
| Abtastrate | 7.000 Hz |
| Einheiten | ozFin, lbFin, kgFcm, Nm, Ncm |
| Energieversorung |
AC oder wiederaufladbarer Akku mit mehrstufiger Ladezustandsanzeige |
| Akkukapazität |
Hintergrundbeleuchtung an: bis 7h kontinuierliche Benutzung Hintergrundbeleuchtung aus: bis 24h kontinuierliche Benutzung |
| Überlastsicherheit |
150 % bezogen auf den Endwert (ab 110% zeigt das Display „OVLD“ an) |
| Ausgänge |
USB/RS232:
Mitutoyo (Digimatic):
Seriel BCD, passend zu allen Mitutoyo SPC kompatiblen Systemen
Analog:
+/- 1VDC, +/- 0,25% der Endwertkapazität
Allgemein:
3 open drain Ausgänge, 1 Eingang
Grenzwerte:
3 open drain lines |
| Gewicht |
3,8 kg |
| Lieferumfang |
USB-Kabel, AC Adapter, Software-CD, wiederaufladbarer Akku und Kalibrierzertifikat ohne Daten.
Das Zertifikat mit Daten (MARK-CERT) muss bei der Bestellung angefordert werden. |
Optionale Software
MESURTMgauge erfasst Last- und Verfahrwegdaten, stellt Belastung im Vergleich zur Zeit oder zu Verfahrweg grafisch dar, berechnet Statistiken und bietet eine Reihe weiterer Funktionen wie den direkten Export nach Excel, benutzerdefinierte Berichte, konfigurierbare Prüfungsparameter und vieles mehr.
Mehr über MESURTMgauge und MESURTM Lite erfahren.
Optionales Zubehör
| Modell |
Beschreibung |
| MARK-CERT | Kalibrierzertifikat mit Daten |
| MARK-CT001 |
Set flache Klemmbacken |
| MARK-CT002 | Transportkoffer |
| MARK-CT003 | Verstellbare Klemmbacken |
| MARK-CT004 |
4 Bolzen 31mm
(im Lieferumfang enthalten) |
| MARK-CT005 |
4 Bolzen 63 mm |
| MARK-CT006 | 4 Bolzen 101 mm |
| MARK-CT007 | MARK-CT004 + CT005 + CT006 |
| MARK-15-1004 |
MESURTMgauge |
| MARK-09-1165 |
Kabel, USB, Serie 7 / 5 / 4 / 3 an PC |
| MARK-09-1163 |
Kabel, TT01 an RS-232 |
| MARK-08-1026 |
Akku 8,4 V Serie 7 / 5 / 4 / 3 |
| MARK-AC1031 | AC Adapter, 220V |
| MARK-AC1036 | Kalibrier-Set |
Genauere Informationen zum Zubehör
finden Sie im Zubehörbereich
Verlängerte Bolzen:
Verfügbare Bolzenlängen 31mm (Standard), 63mm und 101mm
AC Adapter:
110V US, 220V Euro, 220V UK und 220V Australien sind verfügbar.
Tischfuß:
Winkelverstellbar mit Bohrungen für die Werkbank-Montage.
Inkl. vier Montageschrauben für das Messgerät.
NIST-Kalibrierzertifikat:
Beinhaltet 10 Zug- und 10 Druckkraftmesswerte.
Kalibrierkit:
Komplettes Kalibrier-Set ohne Gewichte zum Kalibrieren von TT01 Drehmomenttestgeräten.
Transportkoffer:
Im hartplastik Transportkoffer ist Platz für das Messgerät, Ladegerät und das Zubehör.
